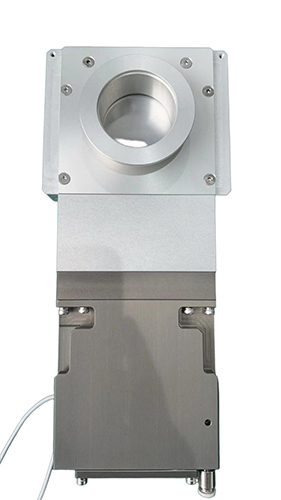

Product Center氣動插板閥
應用范圍：
通用真空、太陽能、半導體處理、PVD， 濺射沉積
產品特點：
擁有成本低廉
優質O形環軸密封閥
無沖擊，且振動極小。
鋁質閥體材料
在空氣故障時，機械鎖處于閉合位置。
DN40-320，帶FKM O形環閘封
氣動執行器雙作用型
提供ISO-K、ISO-F公制法蘭選項。
選項：自定義法蘭
可提供定制的開口尺寸。
 |  |
產品規格（Product Specification）
廠商 | KVTS | |
型號 | KVTS GATE VALVE | |
尺寸 | 尺寸可定制 | |
執行機構 | 氣動 | |
FEEDTHROUGH | NO BELLOWS | |
法蘭形式 | ISO-K | |
漏率 | 閥體 | ≤1*10E-9 |
閥座（pa.m2/s) | ≤1*10E-9 | |
壓力范圍 | 1·10-10mbar-1.6bar | |
壓差范圍 | 閥板 | ≤1.6bar |
打開時 | ≤30mbar | |
導流 | / | |
**維護前循環開關次數 | 50000+ | |
溫度 | 閥體 | 常溫/可選加熱（0-300℃） |
驅動器 | 常溫 | |
電磁閥 | 常溫 | |
位置指示器 | 常溫 | |
加熱或冷卻速率 | 20℃/min | |
材料 | 閥體 | AL |
閘門（閥座） | AL | |
閥蓋 | AL | |
軸（閥桿） | AL | |
機構 | AL | |
波紋管 | 無波紋管 | |
波紋管端部（Bellows end piece | 無波紋管 | |
襯套（boshing) | PTFE | |
密封 | 閥蓋 | o-ring |
閘門（閥座） | o-ring | |
驅動器 | o-ring | |
真空密封 | o-ring | |
氣動密封 | o-ring | |
安裝位置 | 設備端 | |
氣動執行器體積 | / | |
壓縮空氣壓力 | 4-6bar | |
壓縮空氣接口 | 4mm快速氣管接口 | |
