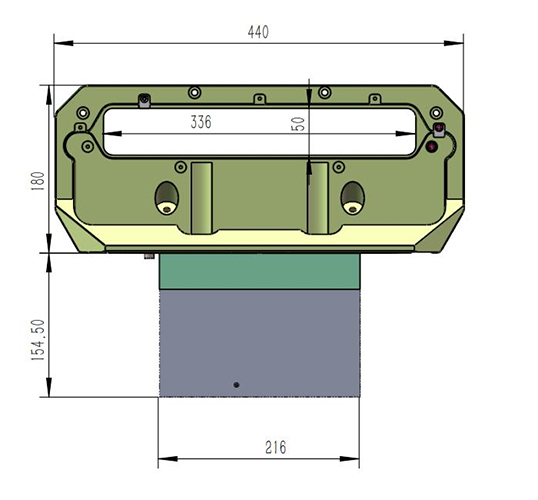

優勢特點（Advantages and Features）
通過閥體與執行腔體相互搭配，可分別應用于8寸及12寸裝備。

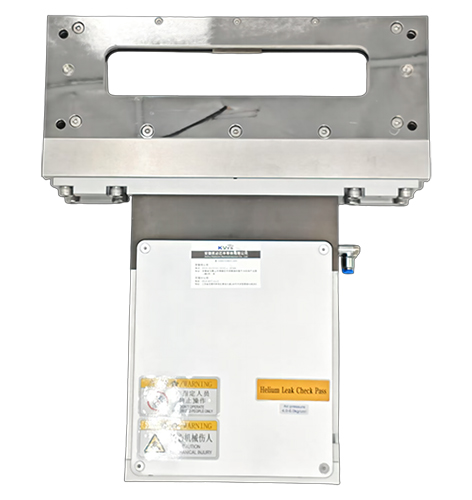

齒輪型:機械性傳動，結構穩定，使用壽命長通過肉眼或觸摸方式確認閥門作動狀態。

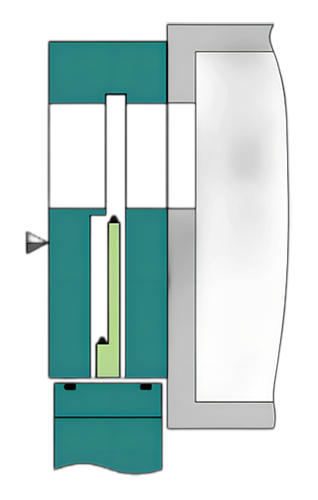

VERTICAL TYPE式運動開合

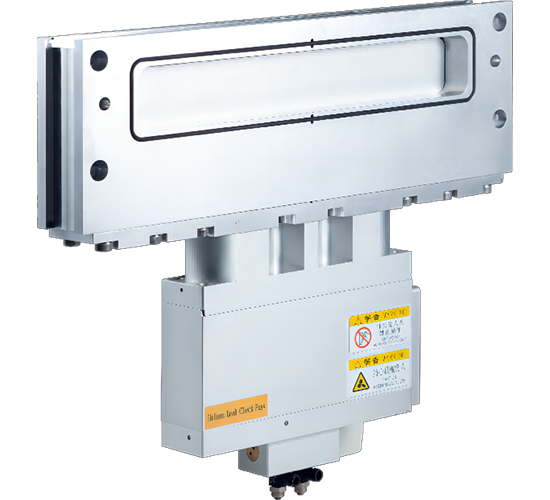

氣缸型:結構簡化，維護方便，增加Air FailInteriock，可通過LED顯示燈確認閥門作動狀態。
KVTS Slit Valve零部件全部國產化，供貨周期短，售后響應及時，減少維修時間。
|
|
|
| 齒輪型 | 氣缸型 | 垂直式開合 |
|
項目 |
區分 |
齒輪型 |
氣缸型 |
|
|
開口尺寸 （高X寬）mm
|
8‘ |
32X222mm |
32X222mm |
|
|
50X336mm |
||||
|
50X336mm |
||||
|
12‘ |
||||
|
泄漏率 (mbar ls-1) |
Valve Body |
< 1 × 10-8 |
< 1 × 10-8 |
|
|
Seat |
< 1 × 10-8 |
< 1 × 10-8 |
||
|
硬質氧化（定制款） |
< 1 × 10-5 |
< 1 × 10-5 |
||
|
壓差 |
Gate |
≤ 1.2 bar |
≤ 1.2 bar |
|
|
Open |
≤ 30 mbar |
≤ 30 mbar |
||
|
材質 |
Valve Body |
AL6061+SUS304 |
AL6061+SUS304 |
|
|
Plate |
AL6061 |
AL6061 |
||
|
Actuator |
AL6061 anodised |
AL6061 anodised |
||
|
Bellows |
AM350 |
AM350 |
||
|
Bonnet |
AL6061 |
AL6061 |
||
|
Sealing |
FKM/FFKM可選 |
FKM/FFKM可選 |
||
|
操作壓力 |
0.4~0.6MPA |
0.4~0.6MPA |
||
|
作動時間 |
0.6~1s |
0.6~1s |
||
|
接口 |
D-SUB 9PIN |
D-SUB 9PIN |
||
|
輸入電壓 |
24V DC |
24V DC |
||
|
TEMP
|
Body |
- |
- |
|
|
Actuator |
- |
- |
||
|
驅動方式 |
垂直 |
垂直 |
||

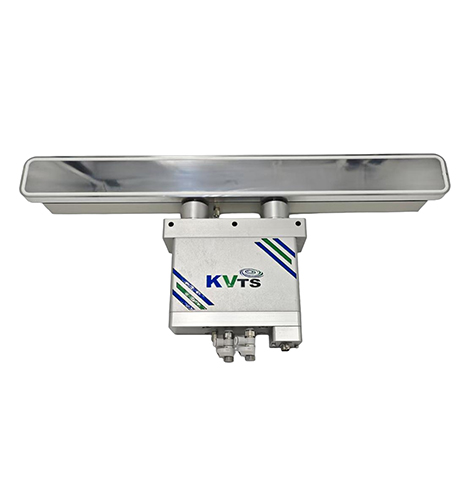

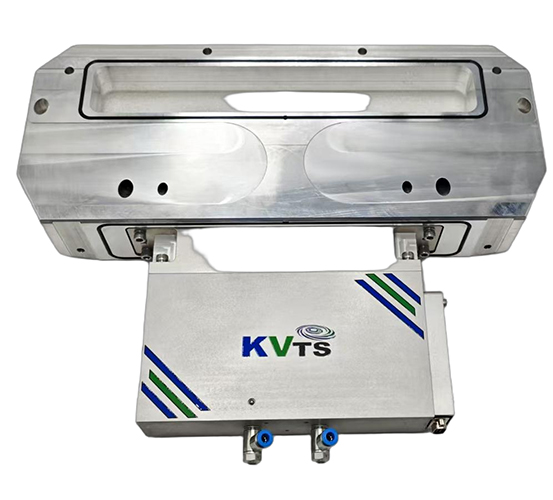

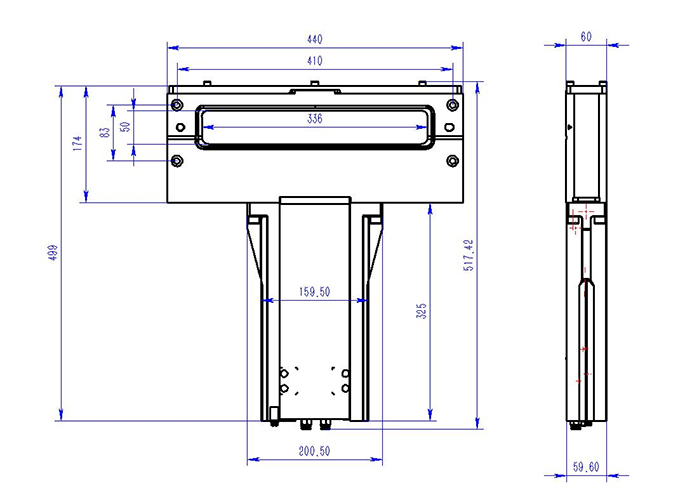

KVTS KV-S0340
優勢特點（Advantages and Features）
通過閥體與執行腔體相互搭配，可分別應用于8寸及12寸裝備
VERTICAL TYPE式運動開合
氣缸型：結構簡化，維護方便，增加Air FailInteriock，可通過LED顯示燈確認閥門作動狀態。
KVTS Slit Valve零部件全部國產化，供貨周期短，售后響應及時，減少維修時間。
通過對密封面的優化漏率可以達到1 × 10-8 mbar，可用到PM腔。
|
|
|
開口尺寸 |
50 x 336 mm 至 80 x 500 mm (1.97" x 13.23" to 3.15" x 19.69") |
||
|
驅動器 |
氣動 |
雙作用，帶位置指示器 |
|
|
閥體材料 |
鋁或硬質陽極氧化鋁 |
||
|
饋通件 |
波紋管 |
||
|
壓力范圍 |
鋁 |
1 × 10-8 mbar to 1.1 bar (絕對壓強) |
|
|
硬質陽極氧化鋁（定制） |
1 × 10-6 mbar to 1.1 bar (絕對壓強) |
||
|
閥板可承受壓差 |
閥門 |
1.1 bar |
|
|
打開時 |
≤ 30 mbar |
||
|
**維護前開關次數 |
≥ 300萬 |
||
|
溫度 |
閥體、閥板 |
≤ 120 °C |
|
|
驅動器 |
≤ 80 °C |
||
|
加熱和冷卻速率 |
≤ 40 °C h-1 |
||
|
材料 |
閥體、閥板、檢修蓋 |
EN AW-5083 (3.3547), EN AW-6061 (3.3211), EN AW-6082 (3.2315) |
|
|
波紋管端件 |
AISI 316L (1.4404) |
||
|
波紋管 |
AISI 633 (AM 350) |
||
|
密封 |
閥板、檢修蓋 |
氟橡膠 （FFKM可選） |
|
|
安裝位置 |
驅動器可向上或向下安裝 |
||
|
脈沖電磁閥 |
24 VDC, 2.5 W (可根據要求提供其他值） |
||
|
位置指示器：觸點額定值 |
電壓 |
≤ 50 V AC/DC |
|
|
電流 |
≤ 0.1 A |
≤ 5 mA |
|
|
連接 |
9 針 D 形超小型連接器 |
||
|
壓縮空氣連接 |
快速連接器外徑為 6 mm |
||

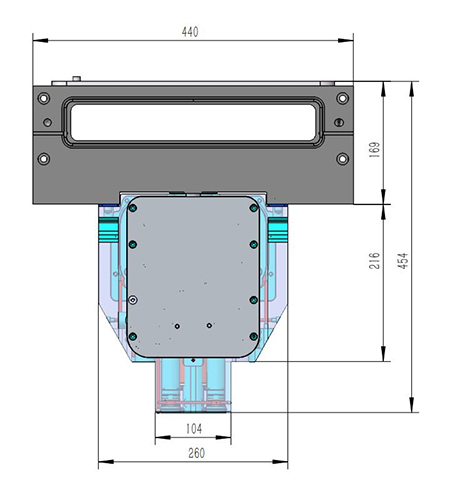

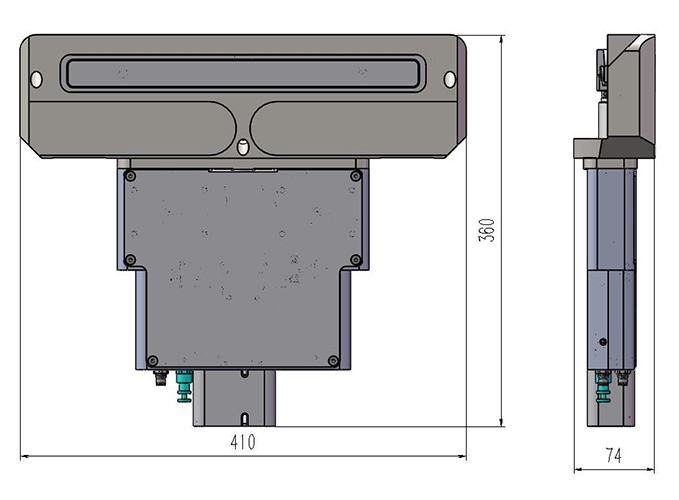

KVTS KV-0750
優勢特點（Advantages）
極大減少顆粒物產出性
運行時間長
運行可靠性設計

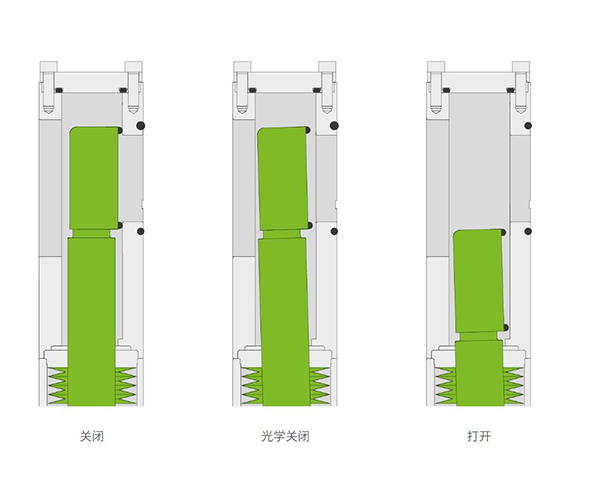

精確的L-MOTION運動
均勻密封壓縮
|
|

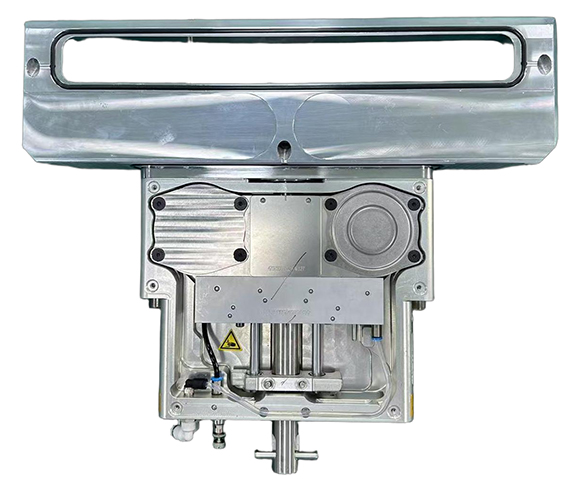

KVTS KV-S0402
|
|
|
尺寸 |
46x236mm至 50x336mm (1.81"x9.29" to 1.97" to 13.23") |
|
|
驅動器 |
氣動 |
雙作用，帶位置指示器 |
|
閥體材料 |
鋁 |
|
|
饋通件 |
波紋管 |
|
|
泄漏率 |
閥體 |
< 1×10-9mbar ls-1 |
|
閥座 |
< 1×10-9mbar ls-1 |
|
|
壓力范圍 |
1×10-9 mbar to 1.2 bar（絕對壓強） |
|
|
壓差 |
閥板上 |
≤ 1.2 bar |
|
打開時 |
≤ 30 mbar |
|
|
**維護前開關次數 |
≥ 300萬次 |
|
|
溫度 |
閥體 |
≤ 50℃ 至 ≤ 120℃ |
|
閥板 |
≤ 50℃ 至 ≤ 120℃ |
|
|
加熱和冷卻速率 |
≤ 40 °C h-1 |
|
|
閥座/閥板溫差 |
< 40 °C |
|
|
材料 |
閥體、閥板、檢修蓋 |
EN AW-6082 (3.2315), EN AW-6061 (3.3211) |
|
軸、波紋管端件 |
AISI 316L (1.4435) |
|
|
波紋管 |
AISI 633 (AM 350) |
|
|
密封 |
閥蓋 |
氟橡膠（可選FFKM) |
|
閥板 |
氟橡膠（可選FFKM) |
|
|
安裝位置 |
驅動器可向下安裝 |
|
|
脈沖電磁閥 |
24 VDC，2.5 W（可根據要求提供其他值） |
|
|
位置指示器：觸點額定值 |
電壓 |
≤ 50 VDC |
|
電流 |
≤ 250 mA |
|
|
電源 |
≤ 10 W |
|
|
連接 |
9 針 D 形超小型連接器 |
|
|
壓縮空氣連接 |
未配備電磁閥 |
內部螺紋 ?“ ISO/NPT |
|
配備電磁閥 |
內部螺紋 M5 |

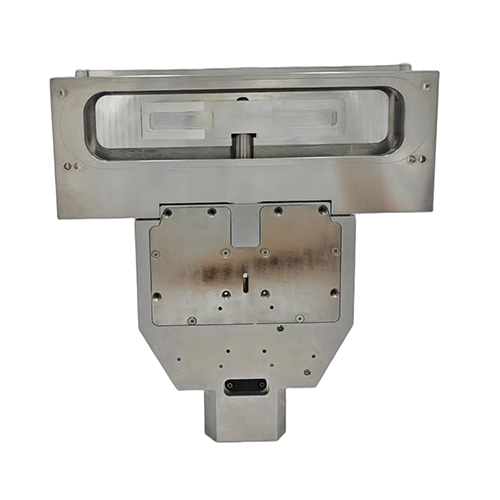

KVTS KV-S0403參數
優勢特點（Advantages and Features）
正常運行時間長/性能不受限。
可在腐蝕性工藝條件下實現可靠運行。
采用避免粒子生成和產生的L-MOTION技術。
壓桿可以使閥板壓力均勻分布
波紋管密封的軸饋通件。
免維護周期延長
平滑且低沖擊的運動
|
|
|
開口尺寸 |
50 x 336 mm 至 80 x 500 mm (1.97" x 13.23" to 3.15" x 19.69") |
||
|
驅動器 |
氣動 |
雙作用，帶位置指示器 |
|
|
閥體材料 |
鋁或硬質陽極氧化鋁 |
||
|
饋通件 |
波紋管 |
||
|
泄漏率 |
L 型運動（見術語表） |
||
|
壓力范圍 |
鋁 |
1 × 10-8 mbar to 1.1 bar (絕對壓強) |
|
|
硬質陽極氧化鋁（定制） |
1 × 10-6 mbar to 1.1 bar (絕對壓強) |
||
|
閥板可承受壓差 |
閥門 |
1.1 bar |
|
|
打開時 |
≤ 30 mbar |
||
|
**維護前開關次數 |
≥ 300萬 |
||
|
溫度 |
閥體、閥板 |
≤ 120 °C |
|
|
驅動器 |
≤ 80 °C |
||
|
加熱和冷卻速率 |
≤ 40 °C h-1 |
||
|
材料 |
閥體、閥板、檢修蓋 |
EN AW-5083 (3.3547), EN AW-6061 (3.3211), EN AW-6082 (3.2315) |
|
|
波紋管端件 |
AISI 316L (1.4404) |
||
|
波紋管 |
AISI 633 (AM 350) |
||
|
密封 |
閥板、檢修蓋 |
氟橡膠 （FFKM可選） |
|
|
安裝位置 |
驅動器可向上或向下安裝 |
||
|
脈沖電磁閥 |
24 VDC, 2.5 W (可根據要求提供其他值） |
||
|
位置指示器：觸點額定值 |
電壓 |
≤ 50 V AC/DC |
|
|
電流 |
≤ 0.1 A |
≤ 5 mA |
|
|
連接 |
9 針 D 形超小型連接器 |
||
|
壓縮空氣連接 |
快速連接器外徑為 6 mm |
||

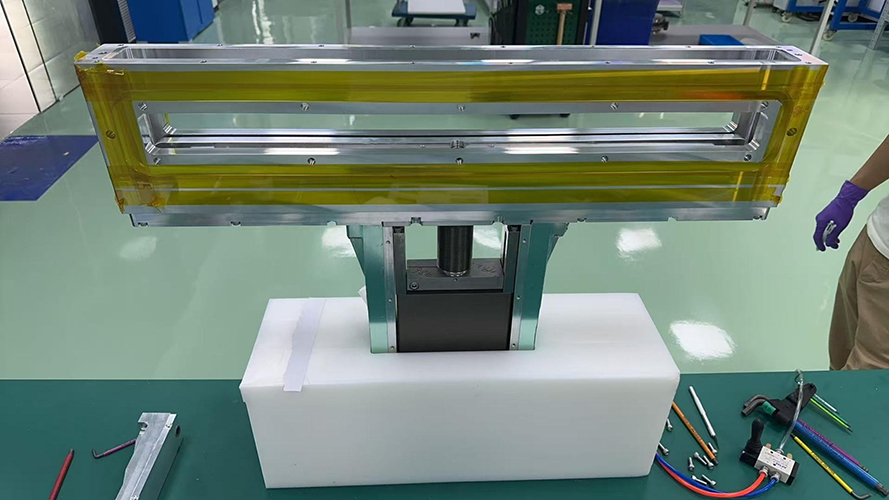

KVTS KV-S0503
優勢特點（Advantages and Features）
正常運行時間長/性能不受限。
可在腐蝕性工藝條件下實現可靠運行。
采用避免粒子生成和產生的L-MOTION技術。
壓桿可以使閥板壓力均勻分布
波紋管密封的軸饋通件。
免維護周期延長
平滑且低沖擊的運動
|
|
|
開口尺寸 |
50 x 336 mm 至 80 x 500 mm (1.97" x 13.23" 至 3.15" x 19.69") |
||||
|
驅動器 |
氣動 |
雙作用，帶位置指示器 |
|||
|
閥體材料 |
鋁或硬質陽極氧化鋁 |
||||
|
饋通件 |
波紋管 |
||||
|
密封技術 |
L 型運動（見術語表） |
||||
|
閥體和閥座的泄漏率 mbar ls-1 |
密封面 |
O-ring |
|||
|
FKM |
閥座 |
FFKM |
閥座 |
||
|
閥體 |
(FKM Zalak 5100) |
||||
|
閥體 |
|||||
|
壓力范圍 |
鋁金屬 (銑削/球形拋光） |
< 1 × 10-9 |
< 1 × 10-9 |
< 1 × 10-8 |
< 1 × 10-7 |
|
硬質陽極氧化鋁(定制） |
< 1 × 10-5 |
< 1 × 10-4 |
< 1 × 10-5 |
< 1 × 10-4 |
|
|
閥板可承受壓差 |
1.1 bar |
||||
|
打開時可承受壓差 |
≤ 30 mbar |
||||
|
**維護前開關次數 |
≥ 300 萬（** DN 50 × 336 mm） |
||||
|
≥ 200 萬（DN 80 × 500 mm） |
|||||
|
溫度 |
閥體、閥板 |
≤ 120 °C |
|||
|
驅動器 |
≤ 80 °C |
||||
|
加熱和冷卻速率 |
≤ 40 °C h-1 |
||||
|
材料 |
閥體、閥板、檢修蓋 |
EN AW-5083 (3.3547), EN AW-6061 (3.3211), EN AW-6082 (3.2315) |
|||
|
波紋管端件 |
AISI 316L (1.4435，1.4404) |
||||
|
波紋管 |
AISI 633 (AM 350) |
||||
|
密封 |
閥板、檢修蓋 |
氟橡膠 |
|||
|
安裝位置 |
驅動器可向上或向下安裝 |
||||
|
脈沖電磁閥 |
24 VDC, 2.5 W (可根據要求提供其他值） |
||||
|
位置指示器：觸點額定值 |
電壓 |
≤ 50 V AC/DC |
|||
|
電流 |
≤ 0.1 A，> 5 mA |
||||
|
連接 |
9 針 D 形超小型連接器 |
||||
|
壓縮空氣連接 |
快速連接器外徑為 6 mm |
||||
